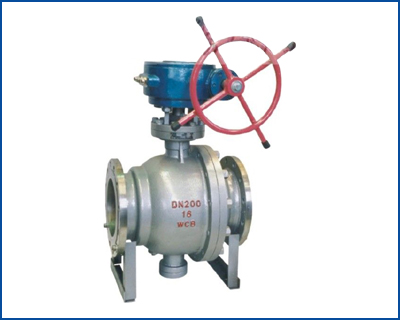

Q347-F/H/Y固定球阀

一、阀杆部位结构：

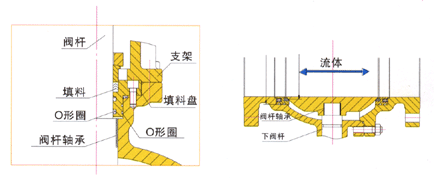

填料压盖部位密封采用PTFE密封填料圈双重密封，调料装在填料盘内可随时更换填料。阀杆运动部位采用摩擦系数低的新型SF型自瑞滑动轴承，因而操作力矩较小。
二、防火结构阀座：

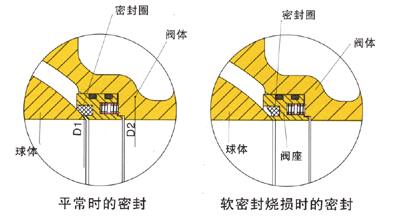

1、正常情况：低压时阀座密封依靠弹簧预紧力使阀座紧贴球体达到密封，高压时由于D1、D2的面积差在阀座上形成活塞效应，在上游介质压力作用下，使阀座阀座球体到密封。
2、万一发生火灾或由于异常升温使阀座内聚四氟乙烯烧毁时，在弹簧和介质压力作用下，使之支撑圈球面部位和球体形成紧密的金属接触，达到暂时的密封效果。符合API6FA的规定。
三、自动泄压功能：

当阀门中腔停滞的介质异常升温超过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压得效果，泄压后阀座自动复位。
四、本阀门设计有辅助的阀座紧急密封系统：

一旦密封受损或出现紧急情况而不能密封时，通过辅助密封系统向密封面注射相应的密封剂即可修复密封面，达到紧急密封。当输送的介质不洁或含有少量颗粒时，为保护密封面，确保达到可靠的密封，还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
五、辅助密封设置系统：
排泄管路：阀体上下均设置排泄孔，可检查阀座是否发生泄漏，在工作中，阀门处于全开或全关时，泄掉中腔压力，可直接更换填料，可以排放中腔滞留物对阀门的污染。
六、执行标准：
1、设计和制作：GB/122371989； API1608
2、检验和试验：GB/T13927-1992； API1608
3、法兰连接：JB/T79.1-2 -1994； ASME/ANSIB16.5
4、结构长度：GB/T12221-1989； ASME/ANSIB16.10
七、产品说明：

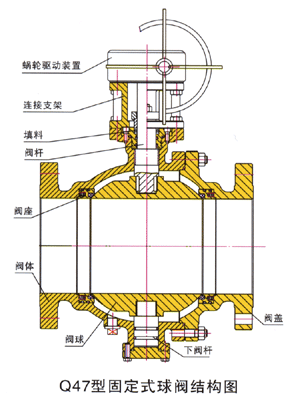

    Q47型固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其安全、耐恶劣环境性等的设计时均以已进行了特殊考虑，适用于各种腐蚀性和非俯拾介质。它与浮动式球阀比，工作时管道中阀前流体压力在球体上产生的作用力全部传递给上下轴承，球体不会移动，阀门密封靠弹簧和介质压力推动阀座实现，因而阀座不会承受多大压力，所以Q47型固定式球阀阀座变形小，操作力矩轻，密封性能可靠，使用寿命长。特别适用高压、大口径的场合。

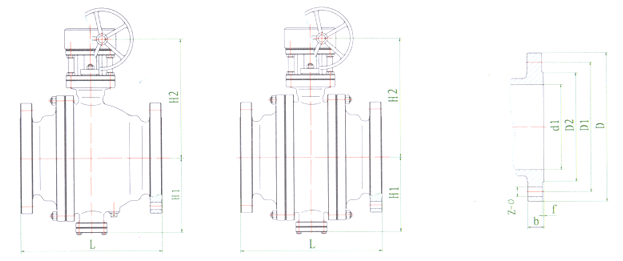

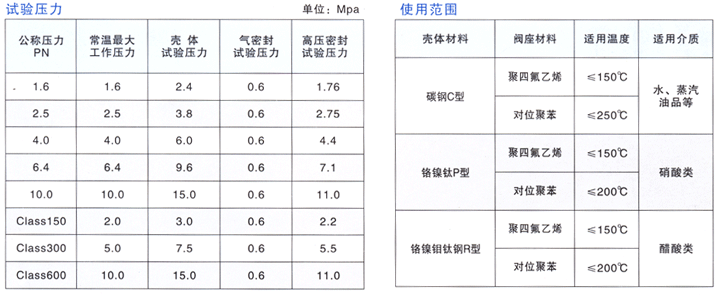

八、性能规范：

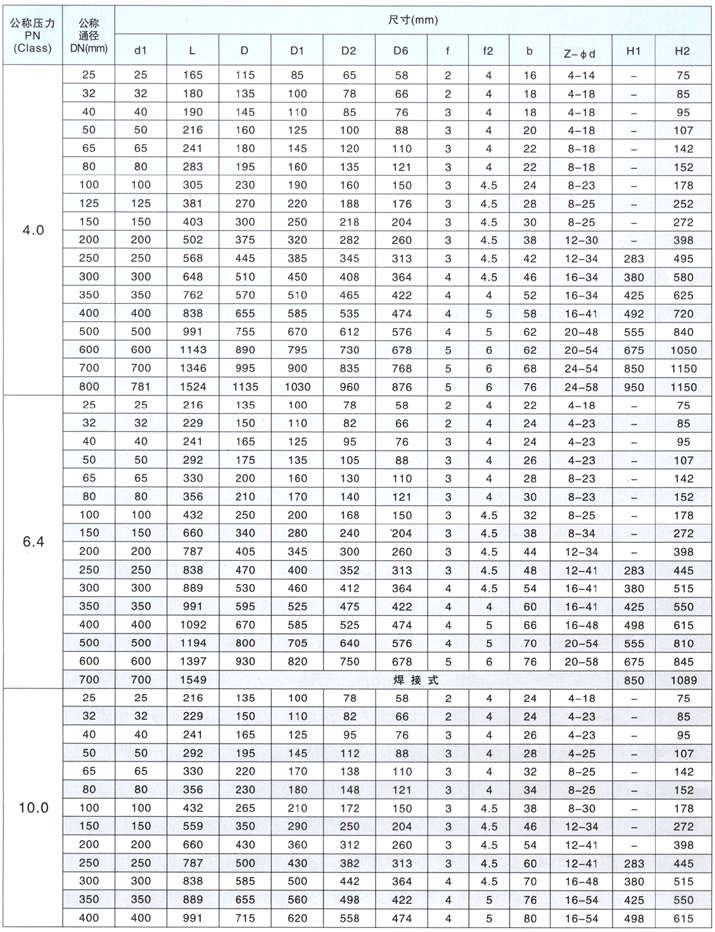

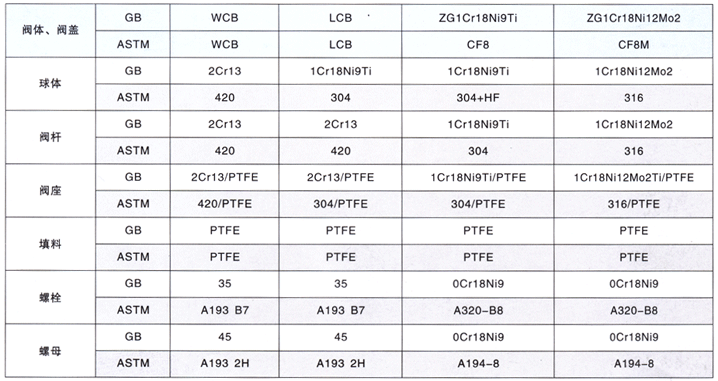

九、主要零件材料：

十、执行标准：
