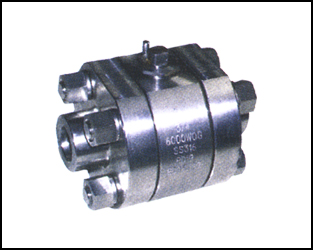

内螺纹连接及承插焊连接球阀

一、概述：
    我厂引进国外先进技术和自动焊接机进行焊接使阀门变形减少到最低限度。本阀门使根据API（美国石油协会）6D标准研制的、并经过不断的改进以满足管路的开闭，阀体采用三段焊接结构、重量轻、强度高、紧凑型设计，不仅免除了阀体中法兰，而且减少了总体外形尺寸和外漏点。阀门根据用户要求采用各种规范的材料进行改造。整体式焊接球阀已经广泛的应用于煤气输送、集中供热管网、离岸平台、油田、化学工厂等部。
二、结构特点：
1、双关段及泄放功能：
    内腔压力可以通过阀体上的排放连接装备释放。独立的上下端密封确保全开或全闭状态下阀腔的紧急切断，这使得可以通过阀腔检查密封效果。

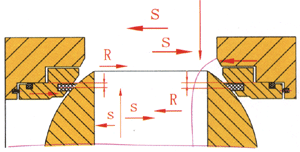

2、自释放密封设计：
   该阀座系统设计用来自动排放阀腔内的过渡压力浮动阀座设计使得可以释放管道中的过压。

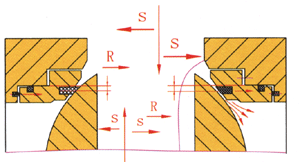

3、双向密封系统：

    按照这种设计，每一密封环在两个方向提供完全密封，该系统使得阀腔中的过量压力不能自释放。这使得可以利用泄放阀腔压力或给阀腔加压来检验球阀的密封效果

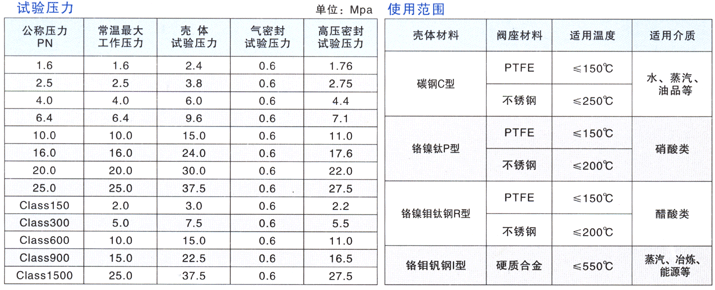

三、性能规范：

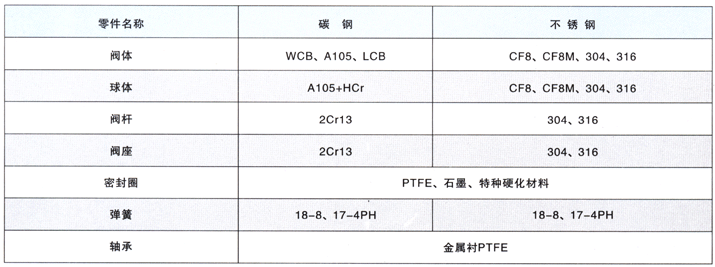

四、主要零件材料：

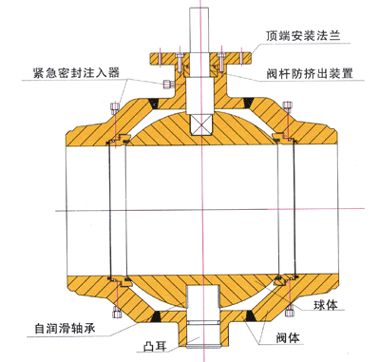

五、设计特征：
1、全焊接阀体   2、凸耳安装    3、弹簧载荷式阀座    4、金属密封或软密封    5、双关断及泄放功能    6、全同径或缩径
7、法兰连接或焊接端面    8、防挤出阀杆    9、在全开或全闭位置的充分输送管压力下可以处阀杆密封    10、防静电装置    11、自润滑轴承    12、按照API16D、APIFA、BS6755及NACE01-75（最新版）标准。
六、任选项：
1、紧急密封注入器   2、阀杆加长   3、加长输送管已用于排泄、通风及紧急密封注入器   4、特殊镀层   5、地下安装   6、直接给阀门添置旁路   7、锁定装置   8、其他设计特征和要求

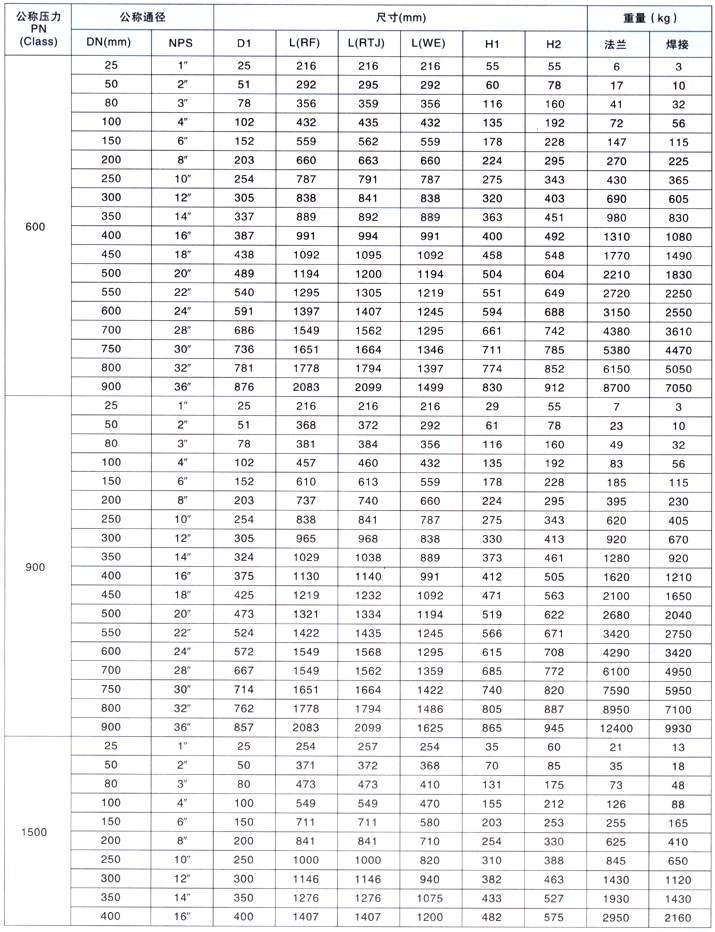

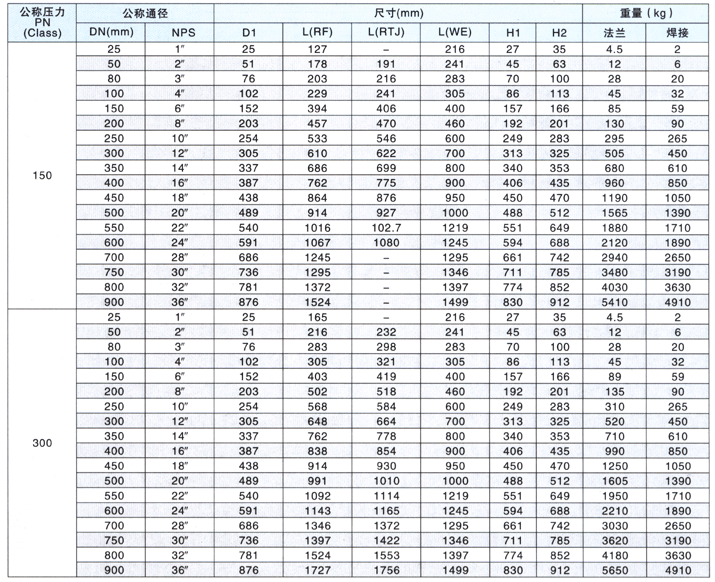

七、主要连接尺寸及重量：
